Nuevo aulario de Escuela SAMU: Esqueleto de metal, alma de innovación

Escuela SAMU contará para el próximo curso con un nuevo aulario de 765 metros cuadrados en Gelves (Sevilla). Con esta edificación modular y provisional se pretende cubrir las necesidades docentes de la Escuela, que para este curso ofertará dos nuevas titulaciones (el Máster en Dirección de Centros de Servicios Socio-Sanitarios y el ciclo de Formación Profesional de Grado Medio en Técnico de Emergencias y Protección Civil), mientras se espera la concesión de licencia de obra para el edificio definitivo, que cuenta con una acreditación de proyecto Passive House.

“La construcción del edificio definitivo lleva en espera más de cinco años debido a la falta de desarrollo urbanístico de la zona en la que se encuentra situada la parcela en el que se levantaría el edificio. Ante esta situación y la necesidad de la Escuela de contar con más espacio para sus programas formativos, desde la dirección de SAMU se ha buscado una solución provisional pero novedosa”, explica el doctor ingeniero de edificación Juan Antonio Tocino, supervisor técnico del proyecto. “Podríamos haber buscado una solución más fácil, como las casetas de obras, pero a nadie le gusta que sus hijos estudien en este tipo de instalaciones provisionales. Nosotros hemos optado por una solución de mucha más calidad y confort”.

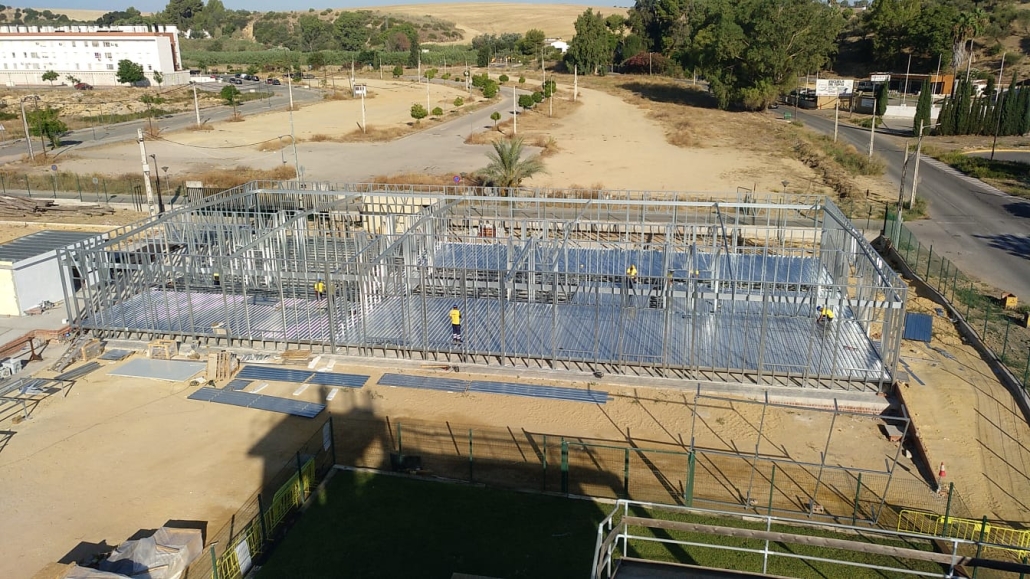

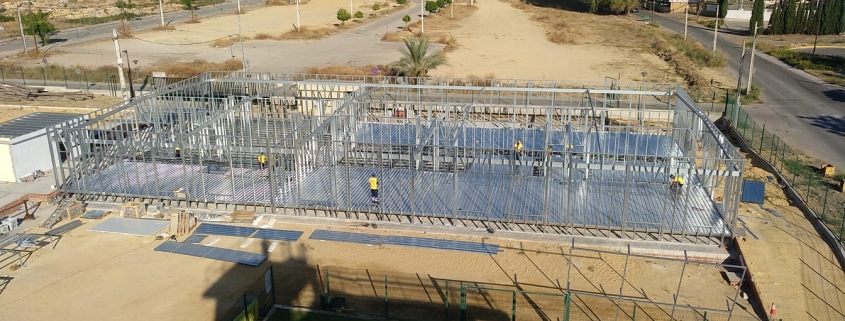

El nuevo aulario está siendo construido a partir de un sistema Steel Framing, cuya principal característica es una estructura constituida por perfiles de acero galvanizado de bajo espesor. Se trata de la primera edificación modular y provisional (no fija) de estas características en la provincia de Sevilla.

El esqueleto estructural de acero está formado por diversos elementos individuales unidos entre sí, que así funcionan en un conjunto para resistir las cargas que solicita la estructura y le dan su forma. Entre sus características destaca el rápido montaje, la reducción en los costes, la buena calidad de aislamiento térmico y, sobre todo, la versatilidad que presentan estas disposiciones. Estas piezas son utilizadas para la composición de paneles estructurales y no estructurales (tabiques), vigas secundarias, vigas de piso, techos y demás componentes. “Estamos utilizando este sistema de construcción en toda la estructura y en el envolvente del edificio, es decir, fachada, suelo y techo también. Es muy ligero. Y en el centro de esta perfilería ligera van metido los aislamientos”, explica Tocino.

En su fabricación se utilizan, además, medidas de ahorro energético y de sostenibilidad ambiental para así minimizar al máximo las emisiones de gases de efecto invernadero. Las fachadas disponen de un sistema de aislamiento por el exterior denominado SATE (uno de los mejores sistemas de aislamiento que se pueden aplicar hoy en día a las edificaciones) que le confieren un gran aislamiento térmico. También dispone de aislamiento térmico y acústico en el interior de la estructura Steel Framing, creando, por tanto, un doble sistema de aislamiento. Lo mismo ocurre en la cubierta, que dispone igualmente de un doble aislamiento. Además, las ventanas cuentan con un sistema de corrección solar con lamas orientables.

La electricidad e iluminación también están diseñadas con criterios de eficiencia energética. Un sistema de paneles fotovoltaicos en la cubierta cubrirá las necesidades eléctricas del nuevo aulario y del resto de la Escuela (autoconsumo). “A pesar de tratarse de una edificación provisional, los usuarios contarán con las mismas calidades y confort que un edificio convencional de calificación energética A, dotado de espacios saludables”, destaca.

El sistema de construcción Steel Framing lleva varios años utilizándose en Estados Unidos y Canadá, pero es relativamente nuevo en España, donde sólo existen cuatro fábricas que se dediquen a este tipo de construcción. En Sevilla hay muy pocos ejemplos de este tipo de edificaciones. La mayoría son viviendas. Por esta razón, SAMU ha formado a su propio personal en Steel Framing a través de la Escuela de Oficios de SAMU (EOF).

“Al ser un edificio modular y provisional, es decir, que se puede desmontar y trasladar a otro lugar cuando cumpla su función, se podía haber construido en una fábrica y después haberlo trasladarlo, pero la dirección de SAMU decidió construirlo in situ en la propia Escuela, situada en Gelves, y el propio presidente de la Fundación SAMU, el doctor Carlos Álvarez Leiva, está haciendo un seguimiento diario de los trabajos que aquí se realizan”, explica el supervisor técnico del proyecto. “Todas las personas que participan en su construcción han sido formadas por SAMU. La obra en sí está siendo un vivero de montadores de Steel Framing y su montaje está sirviendo de aprendizaje a los alumnos de la EOF. De hecho, todos los alumnos de la primera promoción de Steel Framing están trabajando en la construcción del nuevo aulario”.

El edificio constará de ocho espacios 60 metros cuadrados cada uno: un laboratorio y siete aulas, tres de las cuales pueden unirse y transformarse en espacios más grandes. También hay dos bloques de aseos y dos más de duchas, una recepción y un amplio pasillo (distribuidor) de 124 metros cuadrados en el que se ubicaran taquillas individuales para los alumnos y una fuente ornamental con iluminación propia. Además, todo el edificio estará rodeado de una abundante vegetación. “El presupuesto inicial era de unos 276.000 euros, pero se han hecho algunas mejoras recientemente que han subido un poco este precio, especialmente en carpintería”, explica el doctor ingeniero de edificación Juan Antonio Tocino.

Por otro lado, se está gestionando la obtención de un sello ambiental para este edificio que lo haría ser la única edificación modular con este tipo de reconocimiento ambiental. Igualmente se han tenido en cuenta los criterios de accesibilidad universal con unos criterios más amplios que los estrictamente legales.

Tocino admite que el proyecto lleva un par de meses de retraso según lo previsto debido a algunos problemas técnicos y al hecho de que los constructores están “aprendiendo a la vez que levantan el edificio”, pero, si todo sigue como hasta ahora, los alumnos de la Escuela podrán disfrutar del nuevo aulario a partir de noviembre.

El proyecto original: un edificio con la acreditación Passive House

El edificio que se está construyendo actualmente, de carácter provisional, sustituye a un proyecto anterior que se encuentra paralizado ante la falta de desarrollo urbanístico de la zona en la que pretende ubicarse. Este edificio fue diseñado en 2015 por los arquitectos Valme Moreno Vega y Juan Manuel Castaño Salvador, ganadores de un concurso de ideas promovido por SAMU. Trabajaron sobre un proyecto básico primitivo de Manuel Bermudo Valero, y contó con la colaboración de un amplio equipo técnico multidisplinar y varias asesorías externas. El proyecto cuenta con la acreditación Passive House.

Una casa pasiva o casa solar pasiva es un tipo de construcción en el que se utilizan los recursos de la arquitectura bioclimática combinados con una eficiencia energética muy superior a la construcción tradicional: aislamiento térmico, un riguroso control de filtraciones y una máxima calidad del aire interior, además de aprovechar la energía del sol para una mejor climatización. Se trata de una construcción con un consumo energético muy bajo y que ofrece durante todo el año una temperatura ambiente confortable sin la necesidad de usar calefacción convencional o refrigeración.

“El proyecto de SAMU, inscrito en el Passive House Institute, causó entonces un gran interés, pues, aunque en el mundo existen ya decenas de miles de edificios con esa acreditación, en España no llegan a treinta, y la gran mayoría son viviendas unifamiliares. El edificio docente SAMU hubiera sido el primer edificio dentro de su tipología en España”, señala Tocino. “El Passive House Institute también se interesó mucho por este proyecto porque muchos de los edificios acreditados bajo este sello se encuentran en zonas con un clima frío, como Alemania, donde son necesarias hasta tres capas de vidrio en las ventanas, pero son pocos los que se ubican en un clima cálido como el nuestro”.

La construcción planteada por SAMU se ha proyectado de forma irregular, desarrollándose el programa del edificio en dos plantas con una superficie construida superior a los 3.000 metros cuadrados destinados a uso docente, más un sótano de 1.828 metros cuadrados para una futura base de vehículos de emergencias.

La fachada ha sido resuelta mediante sistema de aislamiento térmico por el exterior (SATE) sobre bloque de hormigón. La cubierta dispone de un aislamiento térmico de 15 centímetros de espesor sobre la que se diseña una azotea ajardinada. La carpintería de fachada se ha dispuesto de baja conductividad térmica y, como en el resto de la envolvente, se ha puesto prestado gran interés en la hermeticidad, que es clave para conseguir la eficiencia energética, con especial cuidado en la resolución de los puentes térmicos. Y la calidad del aire interior se realiza mediante ventilación mecánica con recuperador de calor. Además, el edificio contará con otro elemento singular de la arquitectura bioclimática como es una chimenea solar, en cuyo diseño se ha contado con el asesoramiento del grupo de Termotecnia del departamento de Ingeniería Energética de la Universidad de Sevilla, que favorecerá la ventilación nocturna, colaborando para disipar el calor acumulado en el edificio durante el día. También se ha diseñado una lámina de agua circulante en el suelo del porche.

“Actualmente, son muy escasos en España los edificios con chimenea solar y con un funcionamiento que necesita mejorar. El nuevo edificio de la Escuela SAMU, cuando se construya, será un hito dentro de los edificios de pública concurrencia en España, ya que proyectó un sistema de chimenea solar muy estudiado que utilizará la radiación del sol para mover el aire, suministrando aire fresco al edificio”, admite Juan Antonio Tocino. Pero este ambicioso proyecto tendrá que esperar.
